GS 27

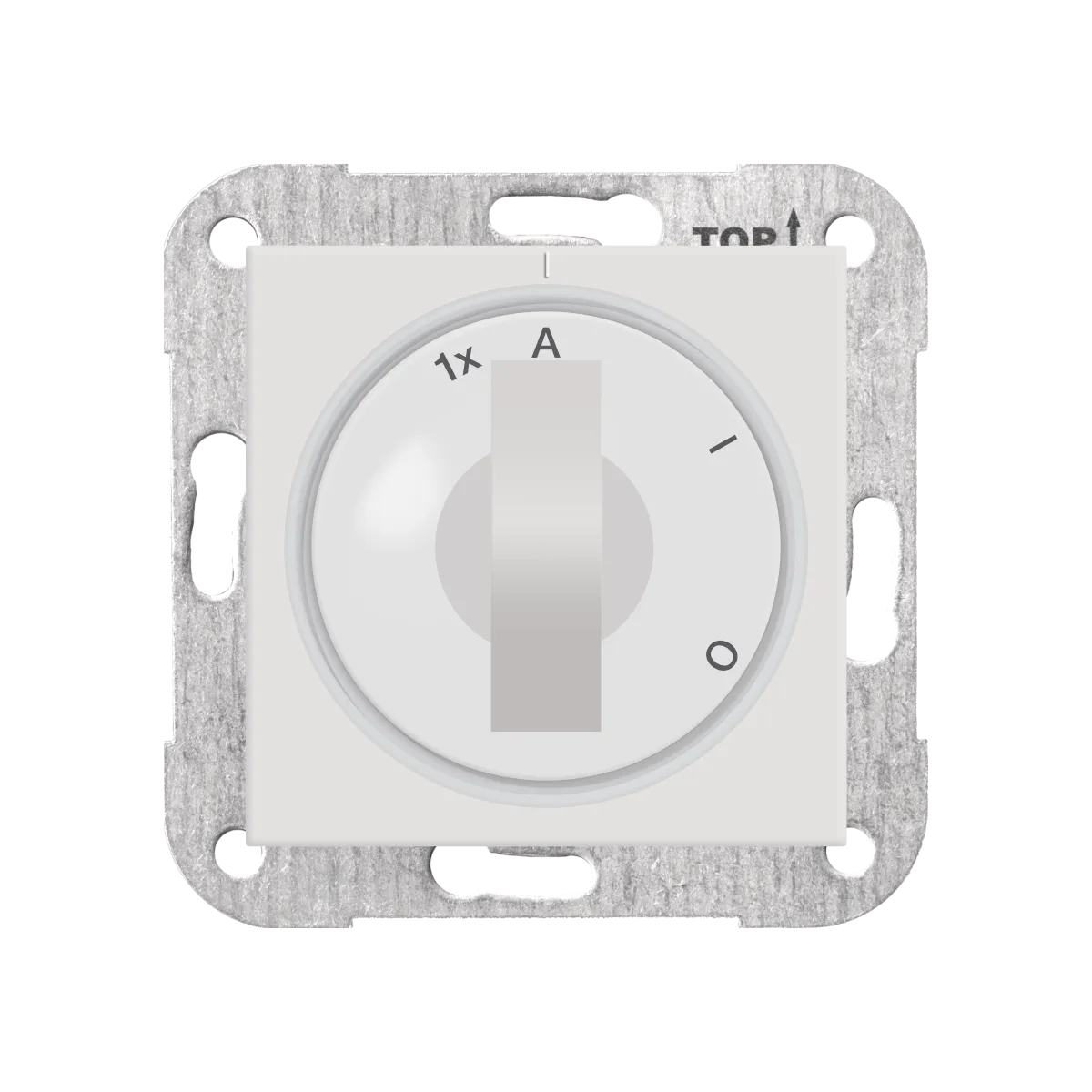

Arnold-Schalter mit Abdeckung und Rahmen Gira® System 55 reinweiß seidenmatt ähnlich RAL 9010
Warum sind bei der GIRA®-Symbolscheibe die Funktionen spiegelverkehrt aufgedruckt?
Bei Gira werden die Funktionen auf der Symbolscheibe mit dem Drehgriff mitgedreht –
die Funktion ist auf der 12-Uhr-Position ablesbar.
Bei den anderen Schaltern sind die Funktionen feststehend –
der Drehgriff zeigt hier direkt die Funktion.
20 vorrätig
Beschreibung
Arnold-Schalter
Multifunktionsschalter für Leuchten mit Bewegungsmelder
A – Automatik
1x – Zeitschaltung
l – Dauerlicht
0 – Dauer-Aus
Der Arnold-Schalter ist ein Hand-Automatikschalter mit
integriertem Öffnertaster.
Der Arnold-Schalter
kann angeschlossen werden an:
○ Bewegungsmelder und Außenleuchten separat
○ kombinierte Sensorleuchten
Kombinierte Sensor-Leuchten brauchen einen geschalteten Ausgang L’ und am besten eine 5-adrige Zuleitung NYM-J 5 x 1,5 mm².
Der Arnold Schalter ist nicht kompatibel mit kombinierten Sensorleuchten mit integriertem Dauerlicht, z.B. 2x Schalten = 4 Stunden Dauerlicht.
Einbau durch Elektrofachkraft unter Einhaltung der einschlägigen Vorschriften.
230V / 10A, IP 20 für trockene Räume
Hergestellt in der Europäischen Union.
Änderungen vorbehalten. Stand 12.2022
Arnold Elektrotechnik, Nürnberg
